damast

Post autor: **Nomad** » 15 lut 2011, 21:27

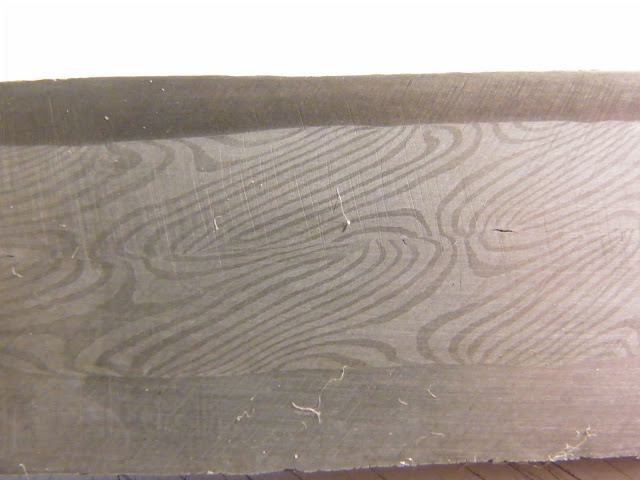

Ale ładny ten damast piórkowy. Opraw go w coś ładnie pasującego. I wytraw mocno po hartowaniu!

marcinello · Post autor: **marcinello** » 15 lut 2011, 21:48

ale mnie sie tylko krawędzie kupy nie trzymały

ale mniejsza z tym , jakos dojde do tego jak to poprawnie robić.

a teraz małe pytanko odnoście tego jak bić , mam w planie spróbować w ten sposób:
pakiet raczej niewielki(dokładnie taki sam jak na warsztatach w bączalu) do dyspozycji mam 3 osoby jedna wyciąga rozgrzany do odp temp pakiet i lekkim młotkiem(1,5kg) uderza kilka razy w pakiet coby wszystko ładnie do siebie po przylegało a pozostałe 2 osoby miały by do dyspozycji młotek 5kg i 10 kg i tu pojawia się pytanie czy jest sens używać 10kg młotka czy skuwać samym 5kg

marcinello · Post autor: **marcinello** » 15 lut 2011, 22:17

tak czy siak po próbuje ale zawsze warto zapytać

Post autor: **BANAN** » 16 lut 2011, 04:50

Reneq nie tłumacz się tak gęsto

Post autor: **Nomad** » 16 lut 2011, 08:15

Na youtube na kanale jednego kowala widziałem, że radził początkowo za 1 wyciągnięciem uderzac jak najszybciej, nie jak najmocniej. Za 2 już można pizgac ile wlezie. Jak zrobie sobie normalny pakiet, to spróbuje bo narazie próbowałem to na laminacie i wyszło dobrze.

Post autor: **Nomad** » 16 lut 2011, 08:41

To był tylko komentarz do kanału.

http://www.youtube.com/user/gregdelaunay

the two most important things for welding are: high temperature (steel must seem almost white) and a steel "clean", you put borax when the steel is orange /red then heat again to the yellow/white color.
The hammering for welding mus t be fast but not violent...

Czyli uderzenia podczas zgrzewania muszą byc szybkie, nie agresywne (czyli silne).

marcinello · Post autor: **marcinello** » 16 lut 2011, 16:14

kiedyś taki zrobię

marcinello · Post autor: **marcinello** » 16 lut 2011, 20:41

no i kując na początku bardzo szubko nie koniecznie super mocnymi uderzeniami a następnie w 2 grzaniu 10kg młotkiem wszystko mi się ładnie pozagrzewało

jest jakieś 26 warstw przekrój 1/1 całość skręcona i przekuta na kwadrat długie na jakieś 20 cm przy następnym kuciu, przecinam na pól składam je razem na ostrze resor i na grzbiet zbrojeniówka, żeby tylko przy tym niczego nie spierdzielić !

Post autor: **Nomad** » 16 lut 2011, 21:01

Czyli jednak ten sposób działa na pakiety?
Ciesze się, że jakoś pośrednio pomogłem.

Marek · Post autor: **Marek** » 17 lut 2011, 17:31

hehe super wyszło

bardzo mi się podoba ten wzór, trzeba będzie coś kiedyś zrobić

Zigmund · Post autor: **Zigmund** » 17 lut 2011, 18:44

wygląda bardzo fajne

Post autor: **Nomad** » 17 lut 2011, 19:41

Cudny jest

marcinello · Post autor: **marcinello** » 17 lut 2011, 20:06

superaśny

, ja też dziś coś skułem ale to jest gówno w porównaniu do twojego damastu

więcej zdjęć :
https://picasaweb.google.com/springer.m ... cHZy__n9gE#

igor · Post autor: **igor** » 18 lut 2011, 07:40

marcinello pisze:ale mnie sie tylko krawędzie kupy nie trzymały ale mniejsza z tym , jakos dojde do tego jak to poprawnie robić.

a teraz małe pytanko odnoście tego jak bić , mam w planie spróbować w ten sposób:
pakiet raczej niewielki(dokładnie taki sam jak na warsztatach w bączalu) do dyspozycji mam 3 osoby jedna wyciąga rozgrzany do odp temp pakiet i lekkim młotkiem(1,5kg) uderza kilka razy w pakiet coby wszystko ładnie do siebie po przylegało a pozostałe 2 osoby miały by do dyspozycji młotek 5kg i 10 kg i tu pojawia się pytanie czy jest sens używać 10kg młotka czy skuwać samym 5kg

ja z niklem robiłem damasty i wystarczający był młotek 3 kg po co się męczyc i dżwigac takiego olbrzyma

marcinello · Post autor: **marcinello** » 18 lut 2011, 14:11

po pierwszym grzaniu szybciutko obstukałem 1,5kgmłotkiem ,10kg młotkiem uderzyłem 5 razy w drugim grzaniu, a 5 kg dalsze kucie (kiedy wszystko jest już ładnie zlepione ) więc nie jadę już na pełnych obrotach tylko kuje puki gorące a w takim wypadku nie jest to znowu strasznie męczące , a poza tym nie mam innych a 5kg młotek jest bardzo stary i ma pięknie zaokrąglony obuch(od zużycia) i bardzo fajnie się nim wyciąga stal
